Нефтегазовые сепараторы

Преимущество нефтегазосепараторов
В том, что они позволяют очистить газ непосредственно перед подачей в факельную линию. Такой подход позволяет существенно сократить потери углеводородного сырья, сократить объем загрязнений окружающей среды.

Единственная особенность аппаратов в том, что они применяются для работы с жидкостями, в составе которых имеется незначительное количество газа.

Нефтегазосепаратор. Отличительные особенности и преимущества

Типы нефтегазовых сепараторов:

• Тип I — применяются в компоновке с узлами предварительного отбора газа (депульсаторами);
• Тип I-П — применяются в компоновке с узлами предварительного отбора газа с пеногасящей насадкой;
• Тип II — применяются без узлов предварительного отбора газа;
• Тип II-П — применяются без узлов предварительного отбора газа с пеногасящей насадкой.

В зависимости от условий работы аппараты производятся с термообработкой и без, с устройствами и без устройств для крепления теплоизоляции. Сепаратор НГС проектируют, изготавливают, налаживают, монтируют, ремонтируют и эксплуатируют в соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576-03).

Пример условного обозначения нефтегазосепаратора
Сепаратор НГС 4,0-1200-I-П-1-Т-И

Нефтегазовый сепаратор типа 1, на условное давление 4,0 МПа, внутренним диаметром 1200 мм, объемом 6,3 м³, материального исполнения 1, с пеногасящей насадкой — П, с термообработкой — Т, с деталями для крепления теплоизоляции — И.

Принцип работы нефтегазосепаратора НГС

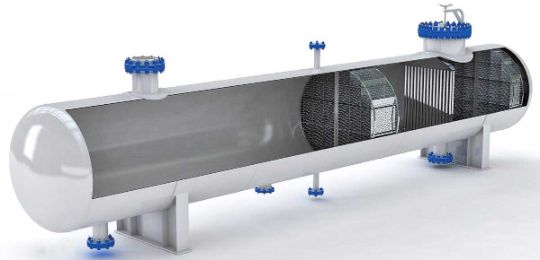

Нефтегазосепараторы представляют собой сосуды с отбойником грубого разделения нефтегазового потока, вертикальной перегородки из просечно-вытяжных листов для выравнивания скоростей потоков по сечению аппаратов, пеногасящей насадкой, струнным каплеуловителем для очистки газа, штуцерами для входа и выхода продуктов разделения. Кроме того аппараты оснащены запорной арматурой, манометрами и предохранительными клапанами. Внутри сепаратора у патрубка ввода нефтегазовой смеси смонтировано распределительное устройство и наклонные желоба (дефлекторы). Возле патрубка, через который осуществляется выход газа, установлены горизонтальные и вертикальные сетчатые отбойники. Газожидкостная смесь поступает в нефтегазосепаратор НГС через водный патрубок, изменяет своё направление и при помощи распределительного устройства направляется сначала в верхние наклонные желоба, а затем в нижние. Отделившийся газ проходит сначала в вертикальный каплеотбойник, после в горизонтальный. Каплеотбойники предотвращают вынос капелек жидкостей из сепаратора потоком отделившегося газа. Выделившийся в оборудовании газ через патрубок поступает в газосборную сеть. Частично разгазированная жидкость скапливается в нижней части аппарата и через выходной патрубок, оборудованный специальным диском, который исключает образование воронки, направляется на прием насосов. Уровень жидкости в сепараторе контролируется по уровнемерам и поддерживается в допустимых пределах путем изменения скорости откачки жидкости.

Условия применения нефтегазосепаратора
Температура рабочей среды для умеренного климата от 40°С до минус 40°С.
Температура рабочей среды для умеренно-холодного климата от 40°С до минус 60°С.
Установка оборудования возможна в I-V географических районах с сейсмичностью до 6 баллов включительно в соответствии со Строительными нормами и правилами РФ (СНиП II-6-74 и СНиП II-7-81).

В зависимости от условий эксплуатации и состояния сосуда сепараторы нефтегазовые должны подвергаться осмотрам не реже одного раза в два года и гидравлическому испытанию не реже одного раза в восемь лет. На специальной табличке необходимо указать регистрационный номер, разрешенное давление, а также число, месяц и год следующих осмотров и гидроиспытания.

Нефтегазосепараторы производят из двух видов материалов

• Исполнение 1 — основной материал — сталь 16ГС-6. Сепараторы нефтегазовые, изготовленные из этого материала, подходят для работы при температуре от минус 30°С.
• Исполнение 2 — основной материал — сталь 09Г2С-8. Сепараторы нефтегазовые, изготовленные из этого материала, подходят для работы при температуре от минус 60°С.
