Деаэраторы в котельную

Чтобы удалить коррозионно-агрессивные газы из подпиточной и питательной воды паровых котлов используют деаэратор для котельной. Его можно применять в системах горячего водоснабжения и теплоснабжения.

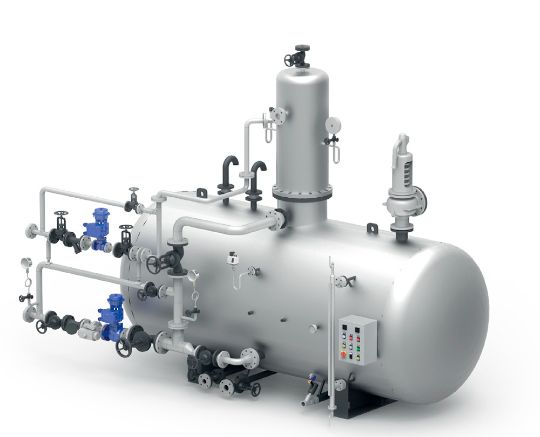

Конструкция предполагает:

  • Деаэраторный бак. Горизонтальный резервуар цилиндрической формы, имеет днище эллиптической формы, оснащен патрубками, через которые осуществляется вход и выход рабочей среды, а также имеет всю необходимую систему трубопроводов и арматуру. Бак устанавливается на двух опорах, причем одна из них обязательно должна находиться в неподвижном состоянии.
  • Колонку. Обечайка цилиндрической формы, также имеет днище эллиптической формы, оснащена патрубками для подводы и вывода рабочей среды.
  • Гидрозатвор. Представляет собой предохранительное устройства, которое обеспечивает безопасную эксплуатацию самого деаэратора, срабатывает при чрезмерном повышении уровня воды или давления в баке.
Устройство предполагает двухступенчатую систему дегазации, причем обе ступени, струйная и барботажная, находятся в колонке. А в баке располагается дополнительная третья ступень, представляет собой затопленное барботажное устройство.


Как работает деаэратор для котельной?

Вода, которую нужно обработать поступает в колонку, проходит две ступени очистки: нагрев и паровую обработку. После этого она стекает в бак, выдерживается там определенное время и выводится из агрегата.

В бак подается пар, вентилирует и направляется в колонку. Когда пар проходит через отверстия барботажного устройства, то осуществляет интенсивную обработку воды: нагревает ее до температуры насыщения и способствует удалению даже микроколичеств газов. Когда тепловая нагрузка возрастает, активизируется гидрозатвор и пар движется в обход барботажной тарелки. Нагрузка постепенно уменьшается, затвор заливается водой, тем самым пропуск пара прекращается, и он поступает в струйный отсек. Там пар снова нагревает воду до необходимой температуры и удаляет основную массу газов, а большая часть пара конденсируется. Полученный выпар выводится из колонки в охладитель, затем в атмосферу. Финальная стадия дегазации происходит в баке, вода отстаивается, из нее выделяются мельчайшие пузырьки газа.

При резко переменных нагрузках деаэратора, а также, если используется вода с низкой бикарбонатной щелочностью или высокой концентрацией углекислоты часть пара может поступать через штуцер в барботажное устройство.

Производство деаэраторов одно из направлений деятельности ООО «ХимАтомПром». Конструкция наших агрегатов продумана до мелочей и обеспечивает не только эффективную очистку, но и не доставляет проблем в процессе обслуживания и осмотра. А перфорированные листы внутренних устройств прослужат долгие годы, так как изготавливаются из коррозионно-стойкой стали.
